論文推介丨西北工業大學 · 半導體輻射探測材料與器件研究進展
自從1895年倫琴發現X射線以來，輻射探測技術快速發展，現已廣泛應用于醫療影像、安檢安防、工業無損檢測、核安全監測、資源勘探、基礎科學和空間科學等諸多領域。從探測材料和工作原理劃分，輻射探測器主要可分為氣體探測器、閃爍體探測器和半導體探測器。半導體輻射探測器通常也被稱為“固體電離室”。相比于氣體電離室探測器，半導體探測器的材料密度更高，對射線的阻止能力更強；半導體中載流子的平均電離能僅為氣體的1/10，具有更高的能量分辨率。相比于閃爍體探測器在輻射探測時需經過射線-可見光-載流子的兩步轉換，半導體探測器可以直接完成射線-載流子轉換，探測原理和探測器結構簡單，在輕量便攜以及高性能要求的場合更具優勢。
《人工晶體學報》2021年50卷第10期推出“輻射探測晶體”專題，來自西北工業大學材料學院，輻射探測材料與器件工信部重點實驗室查鋼強教授團隊撰寫了“半導體輻射探測材料與器件研究進展”（第一作者：武蕊，通信作者：查鋼強）的綜述，從各類射線與半導體材料的相互作用以及半導體探測器工作原理和信號處理過程入手，探討了不同輻射類型、不同應用需求對半導體輻射探測器的性能要求以及探測器設計要點，并按照元素族序的順序?qū)Π雽?dǎo)體材料在輻射探測領域的性能表現和取得的研究進展進行了綜述。
論文題錄
武蕊,范東海,康陽,萬鑫,郭晨,魏登科,陳冬雷,王濤,查鋼強.半導體輻射探測材料與器件研究進展[J].人工晶體學報，2021，50（10）:1813-1829.
WU Rui, FAN Donghai, KANG Yang, WAN Xin, GUO Chen, WEI Dengke, CHEN Donglei, WANG Tao, ZHA Gangqiang. Research Progress on Semiconductor Materials and Devices for Radiation Detection[J]. Journal of Synthetic Crystal, 2021, 50(10): 1813-1829.
文章導讀
01 輻射探測器通過探測射線與探測材料相互作用的產物實現射線探測，作者首先總結了輻射探測領域主要關注的射線種類和各自的特點，闡述了α粒子、β射線、X射線、γ射線以及中子與半導體材料的相互作用過程。

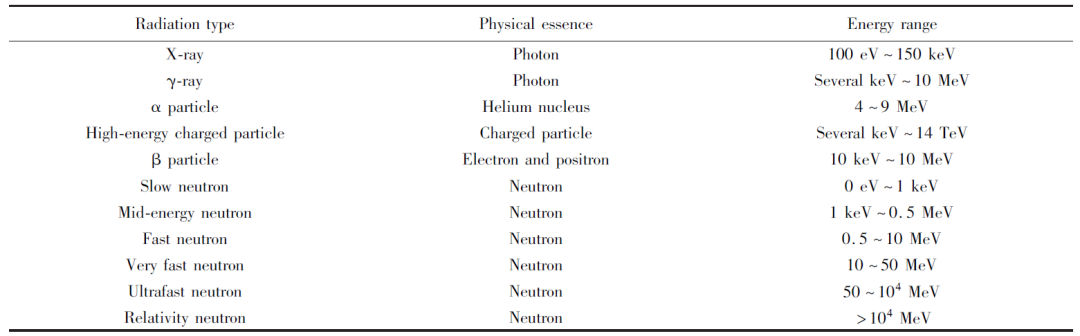

表1 輻射的主要類型、物質本質和能量區間

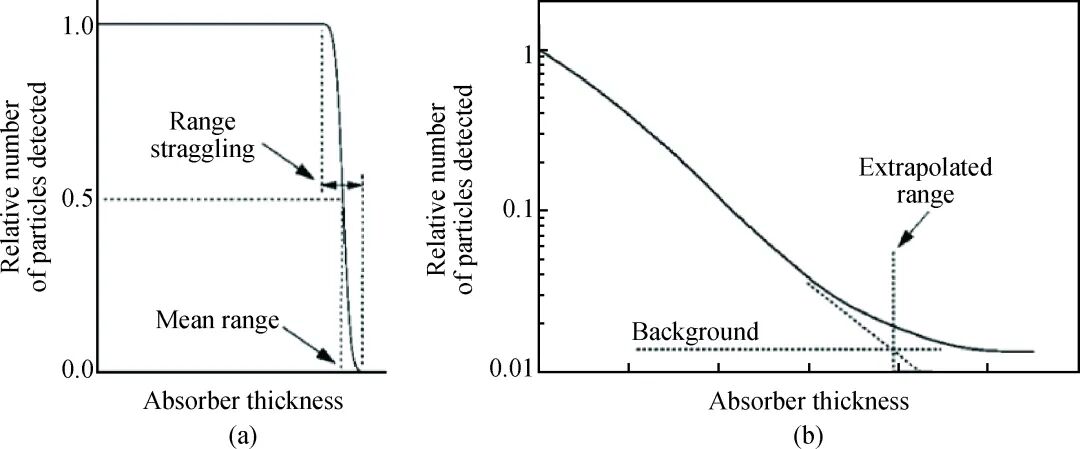

圖1 SIMON等在Physics in Nuclear Medicine一書中繪制的α粒子數目隨吸收材料厚度的衰減情況，(b)β粒子數目隨吸收材料厚度的衰減情況

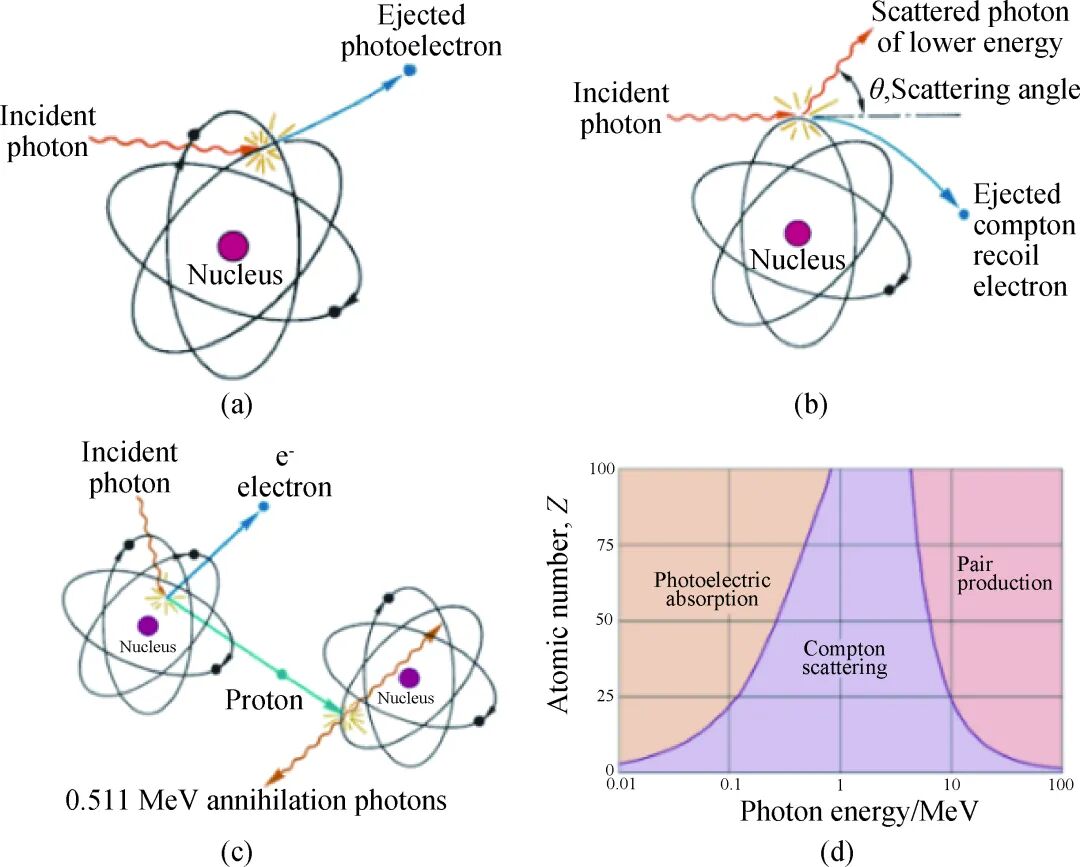

圖2 SIMON等在Physics in Nuclear Medicine一書中繪制的X射線和γ射線與物質的相互作用示意圖。(a)光電效應；(b)康普頓效應；(c)電子對產生效應；(d)材料原子序數和光子能量與射線與物質相互作用類型的關系

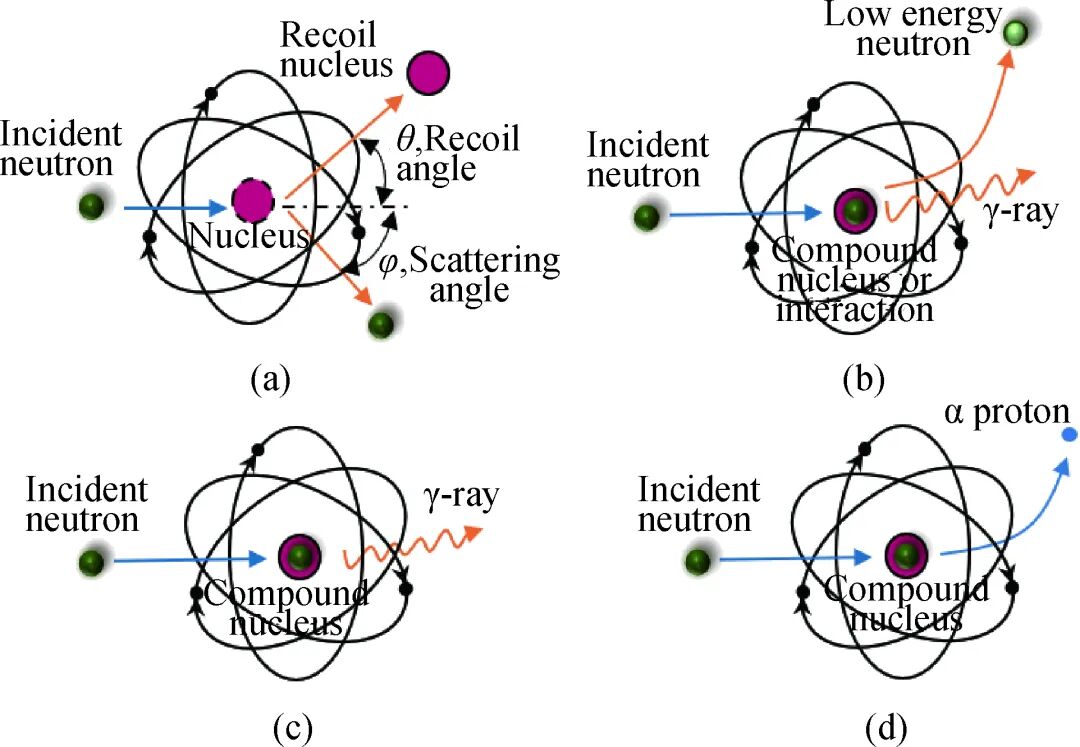

圖3 中子與物質的相互作用示意圖。(a)彈性散射；(b)非彈性散射；(c)輻射俘獲效應；(d)核反應
02
作者介紹了半導體輻射探測器工作原理以及電子學讀出系統的工作原理。將影響半導體材料輻射探測性能的因素歸結于禁帶寬度和晶體缺陷，并論述了二者對平均電離能、電阻率、耐壓、工作溫度、能量響應下限、耐輻照性、載流子遷移率、多子和導電類型、非平衡載流子壽命等半導體材料輻射探測性能參數的影響。

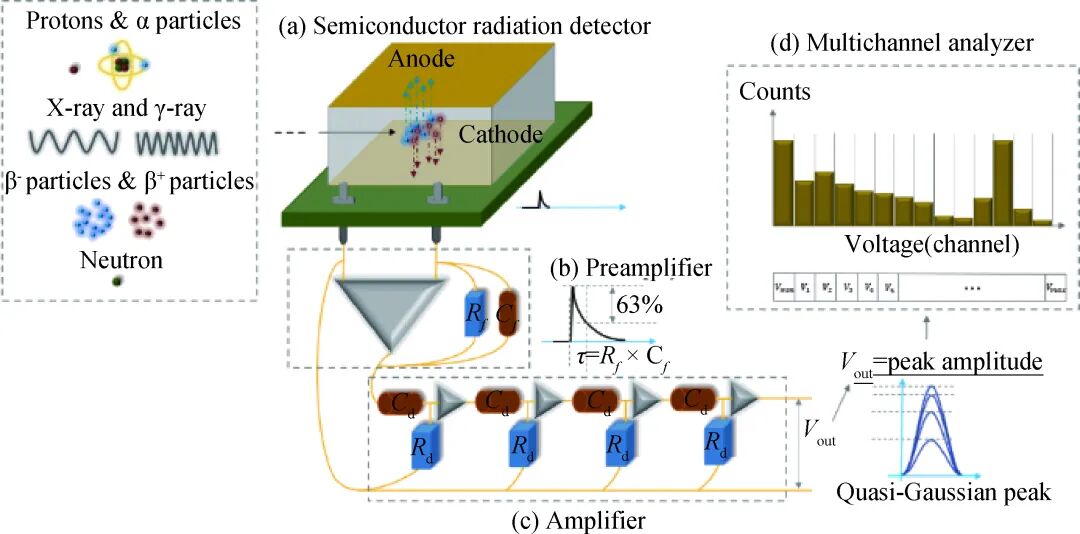

圖4 半導體輻射探測器的工作原理及信號處理過程。(a)探測器產生感應信號，(b)前置放大器初步放大，(c)主放大器濾波成形進一步放大，(d)多道脈沖分析儀分道處理形成能譜
作者總結了半導體探測器設計的三個主要階段。第一，明確探測的輻射類型、能量區間、相互作用類型、作用截面等物理參數，進行探測器材料的初選；第二，明確對探測材料性能的要求，包括載流子輸運性能、電阻率、工作溫度、工作穩定性和噪聲等，優選探測材料；第三，結合實際應用對探測器整體性能的要求，完成包括探測器尺寸、排布、電極和輔助器件在內的系統結構設計。并進一步詳細論述了在不同的探測場景中，α粒子探測器、β射線探測器、X射線探測器、γ射線探測器以及中子探測器的設計要點。
03
在這一小節中作者介紹了16種典型的半導體輻射探測材料的輻射探測性能和前沿進展，重點闡述了鍺基探測器、硅基探測器、砷化鎵探測器、碲鋅鎘探測器、非晶硒探測器等器件的應用情況。

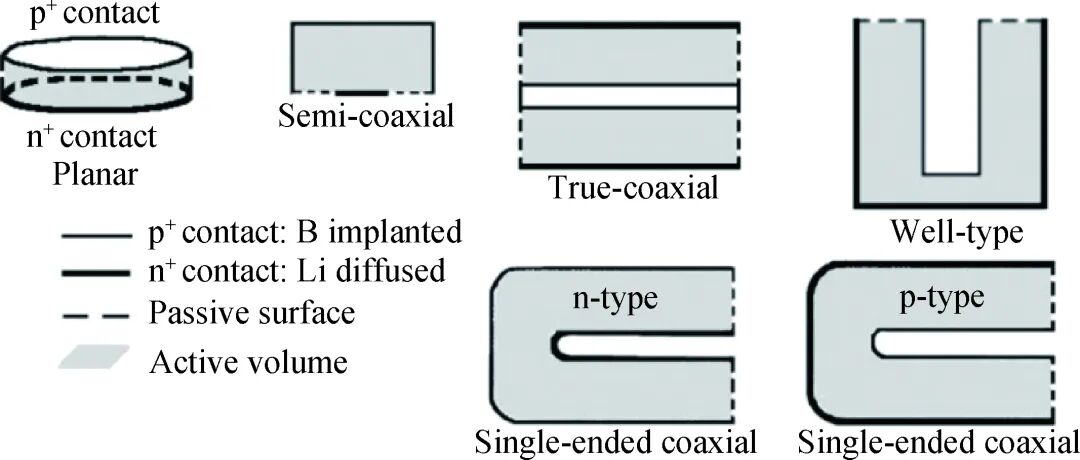

圖5 科隆大學核物理研究所總結的高純鍺(HPGe)探測器的常見構型。按閱讀順序依次為平面型、半同軸型、同軸型、井型、n型單端同軸型和p型單端同軸型
04
盡管半導體輻射探測器的開發和應用已初具規模，但距離大批量商業化應用還有較長的路，在材料、器件和系統集成方面還存在一些需要大力發展的方向。具體來講：（1）半導體輻射探測材料的制備和處理。突破大尺寸、高質量、低成本半導體單晶體生長技術，完善和豐富材料處理工藝。（2）半導體輻射探測器的設計與制備。建立完備的處理工藝方法庫、器件設計和質量評價體系，明確輻射探測系統整體性能優化原理。（3）輻射探測與成像系統集成與應用開發。一方面深刻理解各輻射探測領域?qū)椛涮綔y器的應用需求，面向有輻射探測需求的各領域開發定制化、成本合理、技術指標符合預期的輻射探測設備。
//主要章節
1 輻射與物質的相互作用
1.1 α粒子和β射線
1.2 X射線和γ射線
1.3 中子
2 半導體輻射探測器的原理、性能和設計
2.1 半導體探測器的工作原理
2.2 半導體材料對輻射探測性能的影響
2.3 半導體輻射探測器的設計要點
2.3.1 X射線探測器
2.3.2 伽馬射線探測器
2.3.3 α粒子探測器
2.3.4 β射線探測器
2.3.5 中子探測器
3 典型的半導體輻射探測材料
3.1. ⅣA族
3.1.1 鍺基和硅基探測器
3.1.2 金剛石和碳化硅探測器
3.2. ⅢA-ⅤA族
3.2.1 砷化鎵探測器
3.2.2 氮化硼和銻化銦探測器
3.3. ⅡB-ⅥA族
3.3.1 碲化鎘、碲鋅鎘和碲錳鎘探測器
3.3.2 非晶硒探測器
3.4. 其他族序
3.4.1 鈣鈦礦探測器
3.4.2 溴化鉈和含碘半導體探測器
4 半導體輻射探測器的發展
通訊作者
查鋼強（1980—），男，博士，西北工業大學材料學院教授、博士生導師、教育部新世紀優秀人才、國家萬人計劃青年拔尖人才。主要研究方向為新型碲鋅鎘高能射線探測器的研制及應用開發，在低成本碲鋅鎘材料制備、晶體加工處理與質量評價、缺陷調控與性能表征、器件設計與制備等方面開展了一系列的研究。主持國家自然科學基金、工信部民機科研項目、裝發軍用電子元器件項目等10余項科研項目，發表學術論文100余篇，申請國家發明專利20余項。
